1、 功能介绍
大金控制网关可连接大金家用空调、大金商用空调(VRV空调),通过RS485端口与主机对接,与集中管理系统的通讯协议支持MODBUS-RTU和VRV自定义私有协议。
大金控制网关自带WEB功能,通过网线连接到电脑上后,无需在电脑上安装软件,通过IE、谷歌、火狐等浏览器即可查看该模块所连接的空调数量、状态,并可以控制空调。同时,通过页面上的数据收发窗口,可同步看到监控空调时的收发数据内容,弱电集成方可参照此收发内容进行集成软件开发,极大地方便了对接调试。
2、规格尺寸

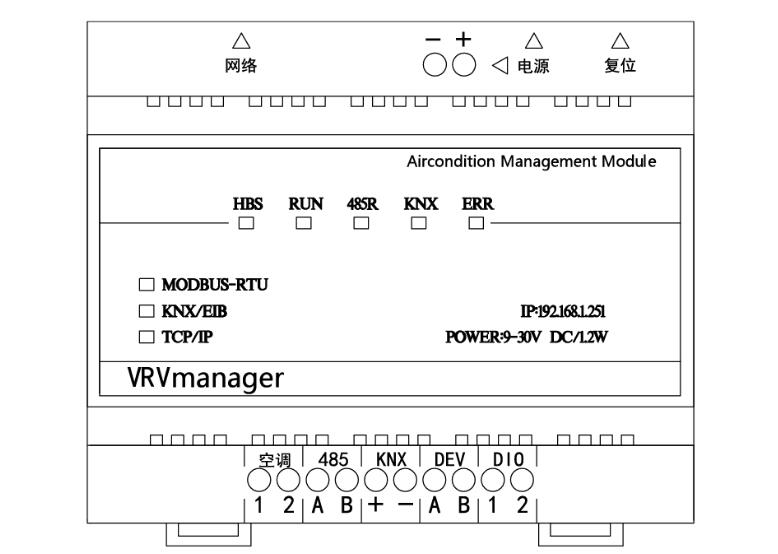

2.1外形尺寸
本模块采用 安装孔固定、贴墙安装的方式,外形尺寸为140(长)×90(宽)×40(高)
2.2电气参数
项目 |
规格 |
输入电源 |
DC 9~36V |
消耗功率 |
1.6W 以下 |
工作环境 |
环境温度:0~40℃ |
环境湿度:20~85%(无凝露) |
|
空调通讯线间电压 |
5V |
RS485通讯线间电压 |
5V |
网线 |
IEEE802.3 标准(10BASE-T/100BASE-TX) |
3、接线方式

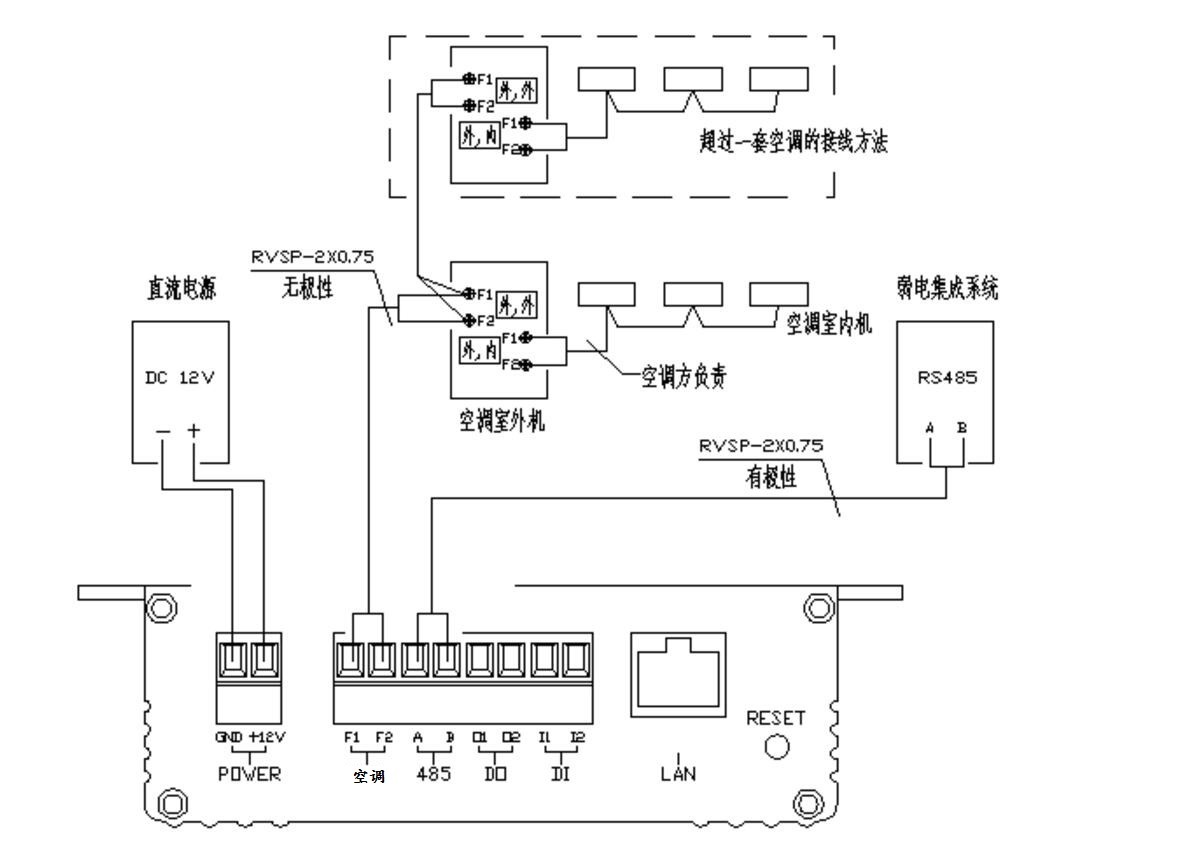

大金控制网关通过2芯线连接到空调系统室外机上(外F1、外F2),进而与该空调系统内所有的室内机通讯,实施监控。从空调室外机到VRV的屏蔽双绞线要求 线径0.75mm2以上,总长不超过1000米,可由 空调施工方预留 或 后期增设。VRV与弱电集成系统之间的通讯也采用双绞线(RS-485)实现,该通讯线的参数要求及施工细节请根据模块与弱电集成系统之间的位置及RS-485总线规范确定。
对于大金空调,与该模块相连接的2芯线压接在 室外机标识“F1,F2外-外”的接线端子上(无极性区分),标识“F1,F2外-内”及“Q1,Q2”的接线端子需要由空调厂家人员接线.
4、空调地址设定
为了准确定位、监控到每台室内机,需要对VRV空调的室内机设定地址。大金空调地址在连接好该模块并通电后,在空调室内机有线遥控器上设定。
5、通讯协议
大金控制网关RS485端口的通讯参数设置如下:
项目 |
参数 |
传输模式 |
半双工 |
波特率 |
9600bps |
起始位 |
1位 |
数据位 |
8位 |
校验位 |
偶校验(Even) |
停止位 |
1位 |
通讯协议同时支持 标准MODBUS(RTU) 和 自定义协议,根据现场情况,可选择使用某种协议中的某一功能,也可以将不同协议、不同功能混合使用。
监测功能
1、运转/停止 室内机的运转/停止状态
2、运转模式 制冷,制热,送风,除湿(取决于室内机的性能)
3、设定温度 室内机的设定温度
4、室内温度 室内机的吸气温度
5、风量 LL,·L,·M,·H,·HH·(取决于室内机的性能)
6、强制停止状态 强制停止室内机的状态
7、异常 故障、警告的异常代码
控制功能
运转/停止 控制室内机的运转/停止
运转模式 制冷,制热,送风,除湿 (取决于室内机的性能)
设定温度 制冷/制热的设定温度
风量 LL,·L,·M,·H,·HH·(取决于室内机的性能)
检索系统信息
1、通讯状态
2、室内机连接 多少台室内机已连接,并且每台室内机的网络地址
